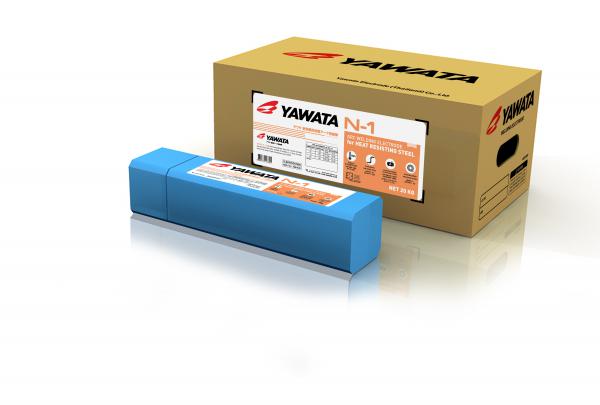

ยาวาต้า N-1 สำหรับเหล็กทนความร้อน 1.25% Cr-0.5% Mo
การจำแนกประเภท
AWS A 5.5 : E8016-B2
การใช้งาน
ใช้เชื่อมท่อ (เกรด STPA22, 23, A335-P11, P12) หม้อนํ้าและท่อถ่ายเทความร้อน (STB22, 23, A199-T11, A213-T11, T12) เหล็กรีด (SCMV2, 3, A387Gr11, 12) เหล็กเหนียวหล่อ (A217 WC6) และเหล็กตีขึ้นรูป (A 182-F11, F12, A 336-F12)
คุณสมบัติ
ยาวาต้า N-1 เป็นลวดเชื่อมชนิดไฮโดรเจนตํ่า เป็นเหล็กอัลลอยตํ่าที่มีส่วนผสมของโครเมียม 1.25% โมลิบดีนัม 0.5% เหมาะสำหรับใช้เชื่อมเหล็กโครเมียม 1-1.5% โมลิบดีนัม 0.5% ที่ใช้งานที่อุณหภูมิสูงได้ถึง 550℃
ส่วนผสมทางเคมีในเนื้อโลหะเชื่อม (%)
|
C
|
Si
|
Mn
|
P
|
S
|
Cr
|
Mo
|
|
0.06
|
0.46
|
0.62
|
0.015
|
0.009
|
1.29
|
0.53
|
คุณสมบัติทางกลของเนื้อโลหะเชื่อม
|
ความต้านแรงดึง
N/mm2
|
ความเค้นคราก
N/mm2
|
อัตราการยืดตัว
%
|
การปรับปรุงด้วยความร้อน
|
|
630
|
540
|
28
|
690℃ x 1 hour
|
ขนาดและช่วงกระแสไฟที่แนะนำให้ใช้ (AC หรือ DC +)
|
ขนาด/ความยาว (มม.)
|
2.6/300
|
3.2/350
|
4.0/400
|
5.0/450
|
|
ท่าเชื่อม
|
กระแสไฟ (A)
|
|
F
|
60-90
|
90-140
|
140-190
|
190-240
|
|
V,OH
|
50-80
|
80-120
|
110-150
|
140-180
|
ท่าเชื่อม
ทุกท่าเชื่อม ยกเว้นท่าเชื่อมลงแนวดิ่ง
ข้อแนะนำในการใช้งาน
1. ใช้ลวดเชื่อมที่แห้ง ควรนำลวดเชื่อมที่ชื้นไปอบที่อุณหภูมิ 300～400℃ เป็นเวลา 60 นาทีก่อนใช้
2. อบชิ้นงานที่อุณหภูมิ 150～300℃ ก่อนเชื่อม และที่อุณหภูมิ 620～720℃ หลังเชื่อม
